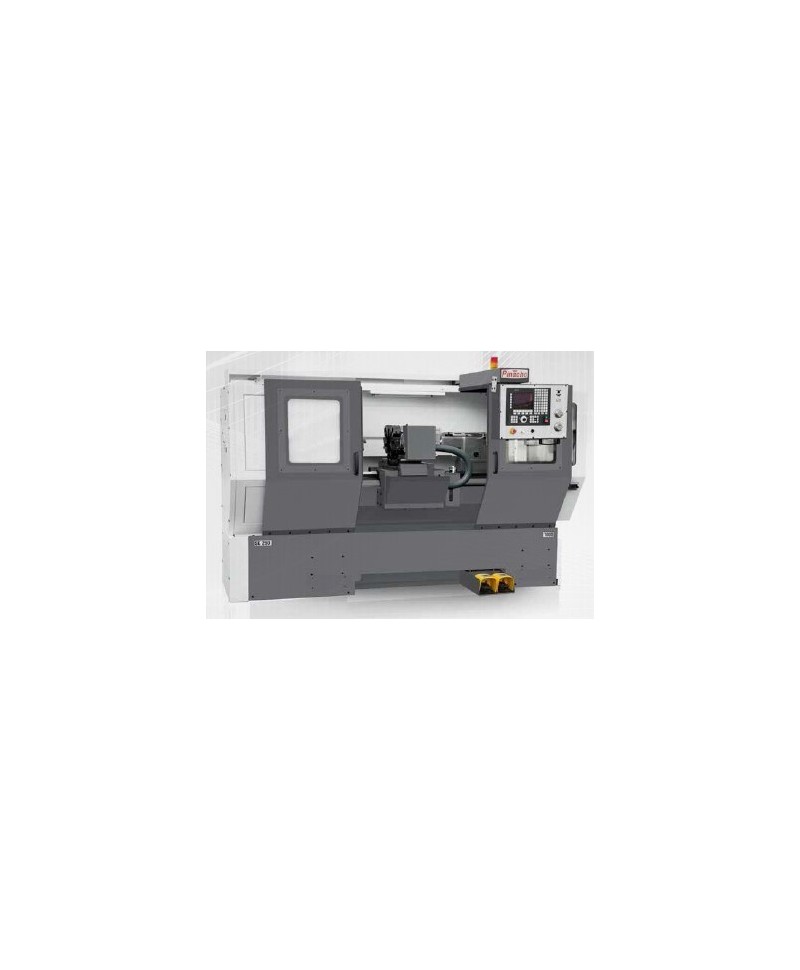

La serie SE de tornos CNC PINACHO combinan la capacidad de trabajo del torno convencional con las ventajas del CNC. Los SE son máquinas de fácil manejo, ideales para la realización de series cortas, prototipos o centros educacionales, gracias a los controles Siemens o Fagor que permiten la programación tanto en lenguaje ISO como conversacional.
Los tornos CNC de la Serie SE son precisos y robustos, para satisfacer las condiciones de trabajo mas exigentes, caracterizándose además por su gran capacidad de arranque de viruta que proporciona el cabezal con variador electrónico de velocidad y el elevado par suministrado por la caja de cambios de tres gamas de velocidad.
Hecho en España Linea profesional
|
Modelo |
SE-200 |
|||
|
Modelo de bancada |
750 |
1000 |
||
|
Control |
Siemens 808D Advanced / Fagor 8037 TC / Fagor 8055i / FL - TC |
|||
|
Distancia entre centros |
mm / in |
750 / 30 |
1000 / 40 |
|
|
Altura de centro |
mm / in |
200 / 8 |
||
|
Max. Ø sobre bancada |
mm / in |
402 / 16 |
||
|
Max. Ø sobre carro |
mm / in |
380 / 15 |
||
|
Max. Ø sobre carro transversal |
mm / in |
245 / 9¼ |
||
|
Recorrido carro transversal |
mm / in |
185 / 7¼ |
||
|
Ancho de bancada |
mm / in |
250 / 10 |
||
|
Agujero del eje principal del cabezal |
mm / in |
42 / 1½ |
||
|
Nariz del eje principal |
ASA / CAM-LOCK |
A2-5 / D1-5 |
||
|
Cono Morse eje principal |
MT |
4 |
||
|
Rangos de velocidad |
Rango I |
r.p.m. |
40-345 |
|
|
Rango II |
r.p.m. |
345-1015 |
||
|
Rango III |
r.p.m. |
1015-2800 |
||
|
Avances de trabajo Z, X |
mm/min |
0-5000 |
||
|
Z - Husillo bolas, Ø y paso |
mm |
40/10 |
||
|
X - Husillo bolas, Ø y paso |
mm |
20/5 |
||
|
Contrapunto, Ø caña |
mm / in |
58 / 2¼ |
||
|
Recorrido de la caña contrapunto |
mm / in |
180 / 7 |
||
|
Cono morse caña (MT) |
MT |
4 |
||
|
Dimensiones de la herramienta |
mm / in |
20x20 / ¾x¾ |
||
|
Repetitividad |
mm |
0.01 |
||
|
Precisión |
mm |
0.01 |
||
|
Lunetas fijas, capacidades |
mm / in |
10-125 / ½-5 |
110-200 / 5½-8 |
|
|
Luneta móvil, capacidad |
mm / in |
10-80 / ½-7¼ |
||
|
Potencia motor principal |
kW |
4 |
||
|
Potencia bomba refrigerante |
kW |
0.37 |
||
|
Capacidad tanque refrigerante |
L |
42 |
55 |
|
|
Longitud total |
mm |
2250 |
2500 |
|
|
Anchura total |
mm |
1115 |
||
|
Altura total |
mm |
1670 |
||
|
Peso de la máquina |
kg |
1050 |
1300 |
|
|
Norma de verificación |
DIN 8605 |
|||
